Page 1358 - Softbound_Edition_19_en

BAHP4

A
A
A P T B BAHA4 P T B BAHB4 P T B
Drain valve
Drain valves Drain valves

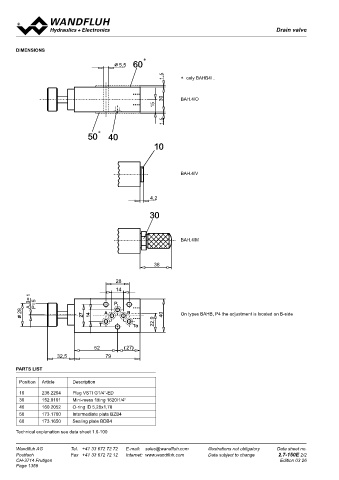

dIMENSIONS drain valve
Sandwich construction
NG6
5,5 60 ∗ • Q max = 40 l/min ISO 4401-03
• p = 350 bar
1,5 ∗ only BAHB4/ . max

30 BAH.4/O dESCRIPTION FUNCTION APPLICATION
15 Drain valve NG6 with interface according to ISO A spherical, hardened clasing element seals the Drain valves are mainly used in systems with
4401-03. Sandwich design. Valves for 3 flow pressurised part leak free against tank port. By an accumulator wich need to be depressurised
directions are available. The sandwich body turning the knob the connection to tank will be for revisions.
1,5 is made from phoshated steel. The turn knob opened. Knob may be bloched in any position
from anodised aluminium. by a set screw.
50 ∗ 40
10

TYPE COdE
A AH 6 / #
BAH.4/V
International standard interface ISO

Drain valve
4,2 Type list / Function
P → T P
A → T A
30 B → T B

Normal size 6
Threaded connection open O
BAH.4/M Screw plug V
Minimess screw coupling M
Design-Index (Subject to change)
38
GENERAL SPECIFICATIONS HYdRAULIC SPECIFICATIONS
Description Drain valve Fluid Mineral oil, other fluid on request
28 Nominal size NG6 acc. to ISO 4401-03 Contamination efficiency ISO 4406:1999, class 20/18/14
Construction Sandwich construction (Required filtration grade ß 10...16≥75)
14 Mounting 4 holes for hexagon socket screw M5 refer to data sheet 1.0-50/2
A,B= 1 P=5 P Connections or studs M5 Viscosity range 12 mm /s…320 mm /s
2
2
Connection plates
Fluid temperature
-20…+70 °C
28 A B Mulit-station flange subplate Peak pressure in p = 350 bar
Longitudinal stacking system
ports A, B, P
27 14 40 On types BAHB, P4 the adjustment is located on B-side Ambient temperature -20…+50 °C Peak pressure in max
T To 22,9 Mounting position any port T p max = 50 bar
Fastening torque M = 5,5 Nm (Quality 8.8) Max. volume flow Q max = 40 l/min
D
Weight m = 1,5 kg
52 ( 27)
32,5 79 SYMBOLS / TYPES
PARTS LIST AAHP6 AAHA6 AAHB6
Ablasshahn
Position Article Description Sandwichbauart NG6
• Q = 40 l/min
10 238.2204 Plug VSTI G1/4"-ED • p max = 350 bar ISO 4401-03
30 152.9101 Mini-mess fitting 1620/1/4" max
40 160.2052 O-ring ID 5,28x1,78
50 173.1700 Intermediate plate BZB4
A
A
60 173.1650 Sealing plate BDB4 BESCHREIBUNG P T B FUNKTION P T B A ANWENDUNG P T B
Ablasshahn in Sandwichbauart NG6 mit An- Eine gehärtete Stahlkugel sperrt den druck- Diese Elemente werden in Anlagen mit Druck-
Technical explanation see data sheet 1.0-100 schlussbild nach ISO 4401-03. Es stehen 3 beaufschlagten Kanal zum Tank leckfrei ab. speicher eingebaut. Für z. B. Revisionsarbeiten,
ver-schiedene Standardausführungen zur Ver- Durch Drehen am Verstellknopf kann dieser kann das Speichersystem mittels des
fügung. Der Sandwichkörper aus Stahl ist zum Tank entlastet werden. Der Verstellknopf Ablasshahnes drucklos gemacht werden.
phosphatiert. Der Verstellknopf ist aus eloxier- kann mittels Gewindestift in jeder Position
E-mail: sales@wandfluh.com
Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations not obligatory Data sheet no. Wandfluh AG Tel. +41 33 672 72 72 arretiert werden. Illustrations not obligatory Data sheet no.
tem Aluminium.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Data subject to change 2.7-150E 2/2 Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Data subject to change 2.7-160E 1/2
5,5
CH-3714 Frutigen Edition 03 26 CH-3714 Frutigen Edition 03 26
Page 1358
INHALT TYPENSCHLÜSSEL
A AH 6 / #
ALLGEMEINE KENNGRÖSSEN ................ 1 G3/8"
Internationale Anschlussnorm ISO 42
HYDRAULISCHE KENNGRÖSSEN ........... 1 21
Typenbezeichnung für Ablasshahn
SCHALTZEICHEN/
TYPENAUFSTELLUNG .............................. 1 Ablasshahn: P T P
A T A 10
ABMESSUNGEN ......................................... 2 B T B
50
ERSATZTEILLISTE ..................................... 2 Nenngrösse 6
Gewindeanschluss offen O
mit Verschlussschraube V
mit Minimess-Schraubkupplung M

Änderungs-Index (wird vom Werk eingesetzt)
4,2
40 30
ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN
Benennung Ablasshahn Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Nenngrösse NG6 nach ISO 4401-03 Max. zulässiger Ver- ISO 4406:1999, Klasse 20/18/14
Bauart Sandwichbauart schmutzungsgrad (Empfohlene Filterfeinheit ß 10...16≥75)
Befestigungsart 4 Befestigungslöcher für Zylinder- siehe auch Datenblatt 1.0-50/2
2
schrauben M5 oder Stiftschrauben M5 Viskositätsbereich 12 mm /s…320 mm /s
2
Anschlussart Gewindeanschlussplatte Druckflüssigkeitstemperatur -20…+70°C
Reihenflanschplatten und Höchstdruck an
Längenverkettungssystem den Anschlüssen A, B, P p max = 350 bar
58
Umgebungstemperatur -20…+50°C Höchstdruck an
Einbaulage beliebig Anschluss T P max = 50 bar
Anzugsdrehmoment M = 5,5 Nm (Qualität 8.8) Maximaler Volumenstrom Q max = 40 l/min
D
Masse m = 1,5 kg 21,5 19
17,8
2,5
SCHALTZEICHEN / TYPENAUFSTELLUNG
A,B= P= 8
28 31 21 32,5

65 ( 32)
32,5 97
