PROPORTIONAL Ya A B Yb Ya A B Yb Ya A B Yb

7
L ø** LS T1 P P Pilot P L P Pilot 4 5 5
MOBILE VALVES a LSA T A P B T LSB b a LSA T A P B T LSB b a LSA T A P B T LSB b 6 a LSA T A P B T LSB b
P Pilot
P Pilot
P Pilot

ø0.6 ø**
Z LS Z
P T2 P T2 P

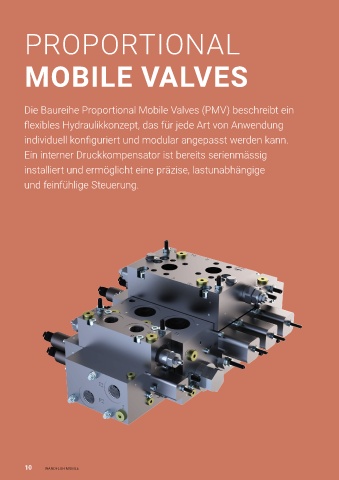

Die Baureihe Proportional Mobile Valves (PMV) beschreibt ein 9 8 LS ø** 1 MP P T LS ø** T1 * 2 3
flexibles Hydraulikkonzept, das für jede Art von Anwendung 1: Reduction inlet plate 22/16
2: Control section size 16
3: End plate size 16
4: Connection plate size 16
5: Shock suction valves
6: Reducing valve pilot pressure
7: Twin connection plate size 22
8: Control section size 22
9: End plate size 22
individuell konfiguriert und modular angepasst werden kann.
Ein interner Druckkompensator ist bereits serienmässig
installiert und ermöglicht eine präzise, lastunabhängige Gezeichnet
ANWENDUNG Rev. Datum Name Änderungsnr. Änderungsbeschrieb Geprüft
Freigegeben
und feinfühlige Steuerung. Hohe Leistungsdichte und Zuverlässigkeit unter allen Arbeits- Ersetzt durch: Format
Ersatz für:
Dok.-Nr.
A2
bedingungen sind seit jeher wichtige Voraussetzungen für Dokument darf ohne schriftliche Einwilligung weder kopiert, Art.-Nr. Revision
verwertet noch an Dritte weitergegeben werden.
den Einsatz im mobilen Bereich. Um schwere Arbeiten mit Zuwiderhandlung ist strafbar und wird gerichtlich verfolgt. Blatt 1 von 1
grossen Maschinen effizient und dennoch präzise ausführen
zu können, bedarf es eines gut auf die Maschine abgestimm-
ten Hydrauliksystems. Mit der hochflexiblen PMV-Baureihe
sind diese Aggregate im mobilen Einsatz nahezu überall
einsetzbar. Die PMV mit einer Zink-Nickel-Beschichtung für
hohe Korrosionsbeständigkeit.

STEUERUNG EIGENSCHAFTEN
Das PMV-Konzept erlaubt eine individuelle Zusammen- • Modularer Aufbau
stellung von Einzelmodulen, die als vormontierte Einheiten
mit eigenem Typenschlüssel erhältlich sind. Modifikationen • Individuell anpassbar
können auch im Feld sehr einfach durchgeführt werden. Durch • Volumenströme und Lastdrücke können individuell an die
den modularen Aufbau können auch Sonderlösungen flexibel nachgeschalteten Verbraucher angepasst werden
gestaltet werden. So können zum Beispiel in der Anschlussplatte
integrierte Senkbremsventile oder gesteuerte Rückschlagventile • Umfangreiches Baukastensystem mit einer Vielzahl von
integriert werden. Varianten und Kombinationsmöglichkeiten
• Kompakte und leichte Konstruktion

• Hohe maximale Durchflussmenge bis 800l
• Robuste und langlebige Konstruktion für Systemdruck
bis zu 420 bar
• Hohe Energieeffizienz durch niedriges Delta p
• Lastmesssignalverstärker
• Anti-Sättigungsmodul

• Lastunabhängige Flusskontrolle
• Zink/Nickel-Beschichtung

• Die Load-Sensing-Druckbegrenzungsventile für die
Anschlüsse A und B ermöglichen eine Verringerung des
Energieverlusts.
