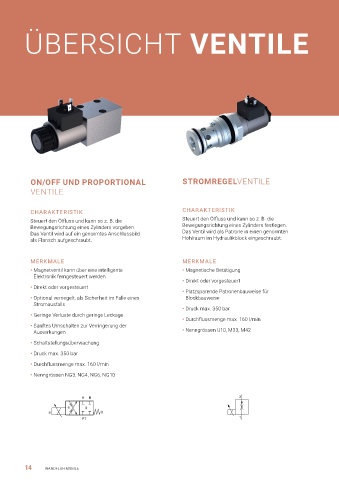

ÜBERSICHT VENTILE Wandfluh hat im Laufe der Jahre ein breites Portfolio an qualitativ hochwertigen und kostengünstigen

Standardprodukten entwickelt und produziert, die auf die verschiedenen Märkte zugeschnitten sind.
Diese sind modular aufgebaut und erlauben eine Vielzahl von Kombinationsmöglichkeiten und innovativen
Zusatzoptionen.

ON/OFF UND PROPORTIONAL STROMREGELVENTILE SITZVENTILE DRUCKVENTILE
VENTILE

CHARAKTERISTIK CHARAKTERISTIK CHARAKTERISTIK CHARAKTERISTIK
Steuert den Ölfluss und kann so z. B. die Steuert den Ölfluss und kann so z. B. die Für dicht schliessende Funktionen, um Lasten Begrenzt den Eingangsdruck auf einen einstellbaren
Bewegungsrichtung eines Zylinders vorgeben. Bewegungsrichtung eines Zylinders festlegen. in Position zu halten oder um Kabel dicht zu Wert. Dient zum Schutz vor Überdruck jeglicher
Das Ventil wird auf ein genormtes Anschlussbild Das Ventil wird als Patrone in einen genormten verschliessen. Art im System. Ein Druckregler regelt den
als Flansch aufgeschraubt. Hohlraum im Hydraulikblock eingeschraubt. Ausgangsdruck auf den eingestellten Wert.

MERKMALE MERKMALE MERKMALE MERKMALE
• Magnetventil kann über eine intelligente • Magnetische Betätigung • Patrone, Flansch und Sandwichbauweise • Manuelle Einstellung des gewünschten Drucks
Elektronik ferngesteuert werden
• Direkt oder vorgesteuert • Magnetische Betätigung • Direkt oder vorgesteuert
• Direkt oder vorgesteuert
• Platzsparende Patronenbauweise für • Direkt oder vorgesteuert • Metallischer Dichtsitz
• Optional verriegelt, als Sicherheit im Falle eines Blockbauweise
Stromausfalls • Metallgedeckte Ausführung • Druckbegrenzungs- oder Druckregelungsfunktion
• Druck max. 350 bar
• Geringe Verluste durch geringe Leckage • Gerastet oder mit Federrückzug • Druck max. 420 bar
• Durchflussmenge max. 160 l/min
• Sanftes Umschalten zur Verringerung der • Druck max. 420 bar • Durchflussmenge max. 300 l/min
Auswirkungen • Nenngrössen U10, M33, M42 • Durchflussmenge max. 300 l/min • Grössen U08, U10, M18, M22, M33, M42
• Schaltstellungsüberwachung • Alle Typen und Nenngrössen

• Druck max. 350 bar
• Durchflussmenge max. 160 l/min
• Nenngrössen NG3, NG4, NG6, NG10

(T) 2
A B 2 2
a 0
a b a b
PT 1 1 (P) 1

14 WANDFLUH MOBILE WANDFLUH MOBILE 15
