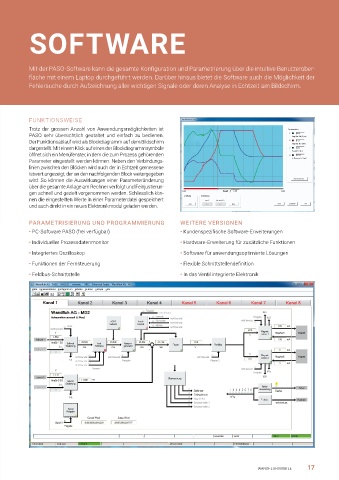

ELEKTRONIK SOFTWARE

Zur Steuerung von Proportionalventilen werden elektronische Steuergeräte benötigt. Sie steuern und regeln Mit der PASO-Software kann die gesamte Konfiguration und Parametrierung über die intuitive Benutzerober-
den Magnetstrom am Ventil und sorgen so für eine sehr feinfühlige Betätigung des Ventils. Steuergeräte gibt fläche mit einem Laptop durchgeführt werden. Darüber hinaus bietet die Software auch die Möglichkeit der
es in den verschiedensten Ausführungen, um den Anforderungen der unterschiedlichen Aufgaben in den Fehlersuche durch Aufzeichnung aller wichtigen Signale oder deren Analyse in Echtzeit am Bildschirm.
verschiedenen Anwendungsbereichen gerecht zu werden.

VERSTÄRKER / CHARAKTERISTIK FUNKTIONSWEISE
REGLERSTEUERUNGEN MD2 Digitales Verstärker- und Reglermodul für den Einsatz in rauen Trotz der grossen Anzahl von Anwendungsmöglichkeiten ist
Umgebungen. Das Gerät bietet bis zu 8 Magnetausgänge für PASO sehr übersichtlich gestaltet und einfach zu bedienen.
Steuer- und Regelaufgaben aller Art. Der Funktionsablauf wird als Blockdiagramm auf dem Bildschirm
MERKMALE dargestellt. Mit einem Klick auf eines der Blockdiagrammsymbole
öffnet sich ein Menüfenster, in dem die zum Prozess gehörenden
• Robuste und kompakte • Bis zu 4 analoge und 4 digi- Parameter eingestellt werden können. Neben den Verbindungs-
Bauweise mit Schutzart IP67 tale Eingänge linien zwischen den Blöcken wird auch der in Echtzeit gemessene

• Magnetausgänge können • Bis zu 10 digitale Ausgänge Istwert angezeigt, der an den nachfolgenden Block weitergegeben
als proportionale oder wird. So können die Auswirkungen einer Parameteränderung
schaltende Magnetausgänge • Wahlweise mit CANopen über die gesamte Anlage am Rechner verfolgt und Feinjustierun-
verwendet werden Feldbus gen schnell und gezielt vorgenommen werden. Schliesslich kön-
nen die eingestellten Werte in einer Parameterdatei gespeichert
• Einstellwerte in Form von • Schraubbefestigung des und auch direkt in ein neues Elektronikmodul geladen werden.
Spannung, Strom, Frequenz, Gehäuses
PWM
PARAMETRISIERUNG UND PROGRAMMIERUNG WEITERE VERSIONEN
• PC-Software PASO (frei verfügbar) • Kundenspezifische Software-Erweiterungen
VENTIL ELEKTRONIK DSV CHARAKTERISTIK
Digitale Verstärkerelektronik DSV (Digital Smart Valve) integriert • Individueller Prozessdatenmonitor • Hardware-Erweiterung für zusätzliche Funktionen
direkt im Ventil zur Steuerung eines Proportionalventils. • Integriertes Oszilloskop • Software für anwendungsoptimierte Lösungen
MERKMALE • Funktionen der Fernsteuerung • Flexible Schnittstellendefinition
• Verstärker- oder • 2 digitale Eingänge und
Controller-Typ 1 Ausgang • Feldbus-Schnittstelle • In das Ventil integrierte Elektronik

• Reglermodi wählbar: Druck, • Parametrierbar mit der
Position, Geschwindigkeit Software PASO
• Ventil werkseitig eingestellt • Optional mit Feldbus
(CANopen, Profibus DP)
• Steuerung über Mag-
netstrom mit Dithersignal • Schutzart IP67

• Werte als Spannung oder
Strom einstellen

MINIATURVERSTÄRKER PD2, PD3 CHARAKTERISTIK
Digitales Verstärkermodul zur Steuerung eines Proportionalventils.
PD2 ist eine elektronische Einheit mit Kabelanschluss.
In der MPS-Version ist es fest auf einen Magneten montiert.

MERKMALE
• Gehäuse IP67 • Parametrierbar über
PASO-Software oder Display
• Stromgesteuertes und Tasten am Gerät
Magnetventil
• Optional mit Feldbus
• Sollwert als Spannung (CANopen oder J1939)
oder Strom
• Gehäuse mit
• Digitaler Eingang Kabelanschlüssen oder
auf Magneten montiert
