ANWENDUNG FUNKTION FUNKTION ANWENDUNG

Ein Tiltrotator lässt sich am besten als "Handgelenk"

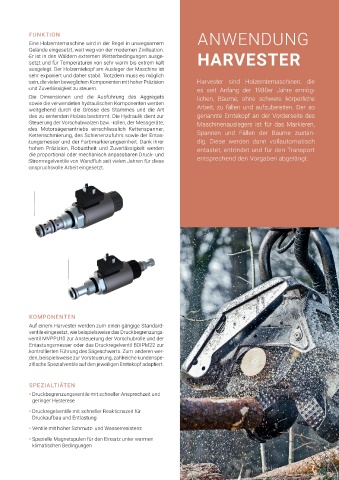

Eine Holzerntemaschine wird in der Regel in unwegsamem
TILTROTATOR zwischen dem Baggerarm und dem Löffel oder einem Gelände eingesetzt, weit weg von der modernen Zivilisation. HARVESTER
anderen Werkzeug beschreiben, das am Schnellwechsler des
Er ist in den Wäldern extremen Wetterbedingungen ausge-
setzt und für Temperaturen von sehr warm bis extrem kalt
Tiltrotators befestigt ist. Der Tiltrotator ist mit einer integrier-
ten Schnellkupplung und einem Drehgelenk ausgestattet und ausgelegt. Der Holzerntekopf am Ausleger der Maschine ist
wird in der Regel über die zwei oder vier elektroproportio- sehr exponiert und daher stabil. Trotzdem muss es möglich
Ein Tiltrotator an einem Bagger ist ideal für nal gesteuerten Hydraulikleitungen der Maschine gesteuert, sein, die vielen beweglichen Komponenten mit hoher Präzision Harvester sind Holzerntemaschinen, die
eine Vielzahl von Anwendungen, darunter die Zugang zu den hydraulischen Zusatzfunktionen bieten. und Zuverlässigkeit zu steuern. es seit Anfang der 1980er Jahre ermög-
Baustellen, Strassenbau, Versorgungsar- Dadurch kann der Benutzer andere Arbeitsgeräte, wie z. B. Die Dimensionen und die Ausführung des Aggregats lichen, Bäume, ohne schwere körperliche
einen Brecher, Greifer oder Erdbohrer mit Strom versorgen
beiten, Kabelverlegung und Landschaftsbau. und bedienen und so die Effizienz des Baggers auf der sowie die verwendeten hydraulischen Komponenten werden Arbeit, zu fällen und aufzubereiten. Der so
weitgehend durch die Grösse des Stammes und die Art
Mit dem Tiltrotator kann der Baggerlöffel Baustelle erheblich steigern. Elektronische Steuersysteme des zu erntenden Holzes bestimmt. Die Hydraulik dient zur genannte Erntekopf an der Vorderseite des
um 360 Grad gedreht und um bis zu +/- in der Kabine ermöglichen es dem Bediener, die Maschine Steuerung der Vorschubwalzen bzw. -rollen, der Messgeräte, Maschinenauslegers ist für das Markieren,
vollständig über die Joysticks zu steuern.
45 Grad geneigt werden, was die Flexibili- des Motorsägenantriebs einschliesslich Kettenspanner, Spannen und Fällen der Bäume zustän-
Kettenschmierung, des Schienenzufuhrs sowie der Entas-
tät und Präzision des Baggers erhöht. Das tungsmesser und der Farbmarkierungseinheit. Dank ihrer dig. Diese werden dann vollautomatisch
Graben, Konturieren und Hinterfüllen wird hohen Präzision, Robustheit und Zuverlässigkeit werden entastet, entrindet und für den Transport
durch die erhöhte Präzision und Vielseitigkeit die proportional oder mechanisch anpassbaren Druck- und entsprechend den Vorgaben abgelängt.
Stromregelventile von Wandfluh seit vielen Jahren für diese
erleichtert. Die verbesserte Wendigkeit be- anspruchsvolle Arbeit eingesetzt.
deutet, dass der 360-Grad-Drehradius des
Tiltrotators das Graben in unbegrenzten
Winkeln ermöglicht, ohne dass der Bagger
umgestellt werden muss.

KOMPONENTEN
Monoblock- und Modulventile CMV(A)-06) sowie Flanschventile
der Grössen NG4 und NG6 sind klein und ergeben äusserst kom-
pakte Ventilblöcke, die zur Vereinfachung der Anschlüsse und zur
stabilen Systemsteuerung intern an der Tiltrotatoreinheit montiert
werden können. Einschraub-Druckbegenzungsventile und ON/ KOMPONENTEN
OFF-Ventile werden eingesetzt, um Funktionen je nach Bedarf Auf einem Harvester werden zum einen gängige Standard-
zu schützen und zu isolieren. ventile eingesetzt, wie beispielsweise das Druckbegrenzungs-
ventil MVPPU10 zur Ansteuerung der Vorschubrolle und der
SPEZIALTITÄTEN Entastungsmesser oder das Druckregelventil BDIPM22 zur
• Kompensierte LS-Ventile, die eine lastunabhängige, kontrollierten Führung des Sägeschwerts. Zum anderen wer-
gleichzeitige Dreh- und Neigungsbewegung ermöglichen den, beispielsweise zur Vorsteuerung, zahlreiche kundenspe-
zifische Spezialventile auf den jeweiligen Erntekopf adaptiert.
• Druckregelventile mit Präzisionssteuerung zur
Einstellung von Kraft und Drehmoment
• Ventile mit hohem Durchfluss für schnelle SPEZIALTIÄTEN
Schaufeldrehung • Druckbegrenzungsventile mit schneller Ansprechzeit und
geringer Hysterese
• Proportional, hohe Wiederholgenauigkeit,
gleichmässige Geschwindigkeitsregelung über • Druckregelventile mit schneller Reaktionszeit für
die gesamte Maschinenpalette Druckaufbau und Entlastung
• Ventile mit Vibrations-, Schmutz- und Wasserfestigkeit • Ventile mit hoher Schmutz- und Wasserresistenz
• Spezielle IP69-Magnetanschlüsse • Spezielle Magnetspulen für den Einsatz unter warmen
für zuverlässigen Betrieb klimatischen Bedingungen
