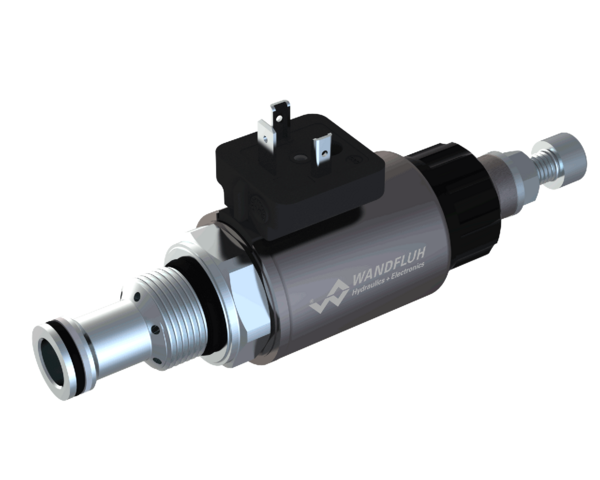

Proportional-Druckbegrenzungspatrone invers direktgesteuert (Steckspule) BDIPM22

Proportional-Druckbegrenzungsventile, Proportional-Druckregelventile M22x1,5

Direktgesteuertes Proportional-Druckbegrenzungsventil mit inverser Funktion in Schraubpatronenbauart für Senkung nach ISO 7789. Gute Durchflussleistung dank Differenzflächenprinzip, sehr feinfühlig einstellbar. Bei Erreichen des mittels Proportionalmagneten eingestellten Betriebsdrucks öffnet das Ventil und verbindet die abgesicherte Leitung mit dem Rücklauf zum Tank. Bei stromlosem Magnet ist maximaler Arbeitsdruck vorhanden. Nimmt der Magnetstrom zu, so sinkt der Druck im Anschluss P (1). Der Staudruck in T (2) beeinflusst den Druck in P (1). Zur Ansteuerung stehen Wandfluh-Proportional-Verstärker zur Verfügung (siehe Register 1.13). ​

Proportional-Ventile Proportional-Druckbegrenzungspatrone invers direktgesteuert (Steckspule) BDIPM22

Proportional-Druckbegrenzungspatrone invers​

  • direktgesteuert
  • Qmax = 25 l/min
  • pmax = 400 bar
  • pN max = 350 bar

Application

Die elektrische Fernsteuerbarkeit des Ventils ermöglicht in Verbindung mit Prozesssteuerungen wirtschaftliche Lösungen mit wiederholbaren Abläufen. Mittels der inversen Funktion wird der maximale Systemdruck aufrechterhalten, wenn die elektrische Ventilsteuerung ausfällt (Sicherheitsfunktion). Die Schraubpatrone eignet sich sehr gut zum Einbau in Steuerblöcke und wird in Sandwich- (Höhenverkettung) und Flanschplatten eingebaut (entsprechende Datenblätter in diesem Register). Zur Fabrikation der Patronen-Aufnahmebohrung in Stahl- und Alu-Blöcken stehen Stufenwerkzeuge zur Verfügung (Miete oder Kauf). Beachten Sie dazu die Datenblätter im Register 2.13.
