Schieberventil NG4 mit Tastrollenbetätigung

30.07.2019

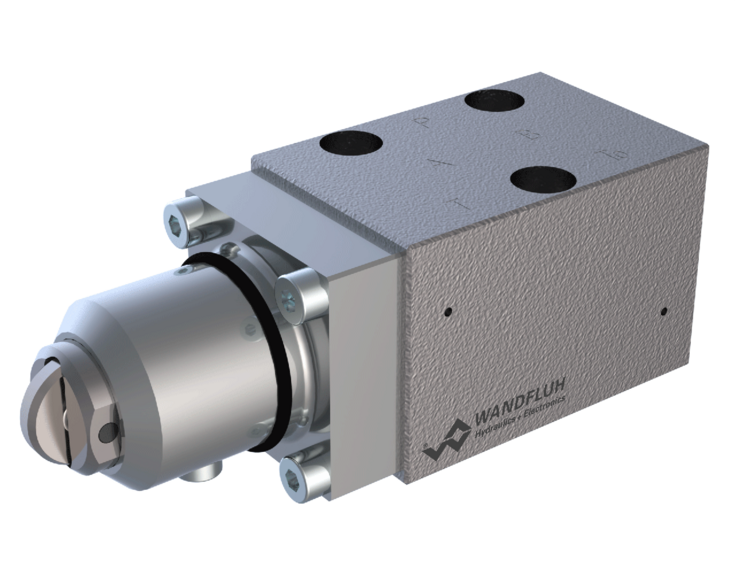

Schieberventil NG4 mit Tastrollenbetätigung WDTFA04

Wandfluh hat das bestehende Tastrollenventil mit einer robusteren Betätigungsmechanik ausgestattet und die hydraulischen Eckleistungen erhöht. Das Ventil kann nun einen Volumenstrom von 30 l/min bei bis zu 350 bar schalten. Die Betätigungsrolle kann auch grössere Querkräfte aufnehmen und ist sehr gut gegen Verschmutzung und Korrosion geschützt. Das direktgesteuerte Ventil der Nenngrösse NG4 ist als 4/2-Wege Ausführung mit der Bezeichnung WDTFA04 erhältlich. Dieses Ventil wird in Anwendungen eingesetzt, in denen bewusst auf elektrische Elemente verzichtet wird oder eine rein mechanische Betätigung gefordert ist.

Weitere Details können dem Datenblatt 1.5-26 entnommen werden.
Das WDTFA04 kann das Vorgänger-Ventil BT4 komplett ersetzen. Die Dimensionen und insbesondere die Betätigungsmasse der Tastrolle sind identisch.
