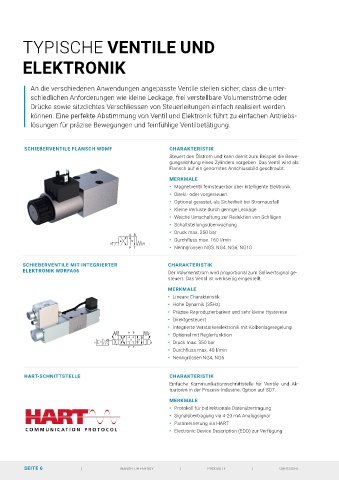

TYPISCHE VENTILE UND

ELEKTRONIK

An die verschiedenen Anwendungen angepasste Ventile stellen sicher, dass die unter-
schiedlichen Anforderungen wie kleine Leckage, frei verstellbare Volumenströme oder
Drücke sowie sitzdichtes Verschliessen von Steuerleitungen einfach realisiert werden
können. Eine perfekte Abstimmung von Ventil und Elektronik führt zu einfachen Antriebs-
lösungen für präzise Bewegungen und feinfühlige Ventilbetätigung.

SCHIEBERVENTILE FLANSCH WDMF CHARAKTERISTIK
Steuert den Ölstrom und kann damit zum Beispiel die Bewe-
gungsrichtung eines Zylinders vorgeben. Das Ventil wird als
Flansch auf ein genormtes Anschlussbild geschraubt.
MERKMALE
• Magnetventil fernsteuerbar über intelligente Elektronik
• Direkt- oder vorgesteuert
• Optional gerastet, als Sicherheit bei Stromausfall
• Kleine Verluste durch geringe Leckage
• Weiche Umschaltung zur Reduktion von Schlägen
• Schaltstellungsüberwachung
AB2
AB1 • Druck max. 350 bar
A B A B

b
a b a • Durchfluss max. 160 l/min
a b a b
P T P T • Nenngrössen NG3, NG4, NG6, NG10
SCHIEBERVENTILE MIT INTEGRIERTER CHARAKTERISTIK
ELEKTRONIK WDRFA06 Der Volumenstrom wird proportional zum Sollwertsignal ge-
steuert. Das Ventil ist werkseitig eingestellt.

MERKMALE
• Lineare Charakteristik
• Hohe Dynamik (35Hz)
• Präzise Reproduzierbarkeit und sehr kleine Hysterese
• Direktgesteuert
• Integrierte Verstärkerelektronik mit Kolbenlageregelung
ACB-S
A B
• Optional mit Reglerfunktion
a 0 b
a b • Druck max. 350 bar
P T

• Durchfluss max. 40 l/min
• Nenngrössen NG4, NG6
HART-SCHNITTSTELLE CHARAKTERISTIK
Einfache Kommunikationsschnittstelle für Ventile und Ak-
tuatoren in der Prozess-Industrie. Option auf SD7.
MERKMALE
• Protokoll für bidirektionale Datenübertragung
• Signalübertragung via 4-20 mA Analogsignal
• Parametrierung via HART
• Electronic Device Description (EDD) zur Verfügung
