Proportional-Schieberventil vorgesteuert (Steckspule) WVPFA10_90

Proportional-Schieberventile NG10

Vorgesteuertes Proportional-Kolbenventil mit 4 Anschlüssen in 5-Kammer-System. Präzise Kolbenpassung, kleines Leck, grosse Lebensdauer. Sehr kompakte Bauform mit entsprechend niedrigem Gewicht. Das Vorsteuerventil ist ein proportional magnetbetätigtes Druckregelventil. Die Funktion des Vorsteuer- und Hauptventils sowie das Zusammenwirken beider Ventile können dem Hydraulikschema entnommen werden. Proportional zum Magnetstrom nehmen Kolbenhub, Kolbenöffnung und Ventilvolumenstrom zu. Das Proportional-Schieberventil ist nicht lastkompensiert. Zur Ansteuerung stehen Wandfluh-Proportional-Verstärker zur Verfügung (siehe Register 1.13).

Proportional-Ventile Proportional-Schieberventil vorgesteuert (Steckspule) WVPFA10_90

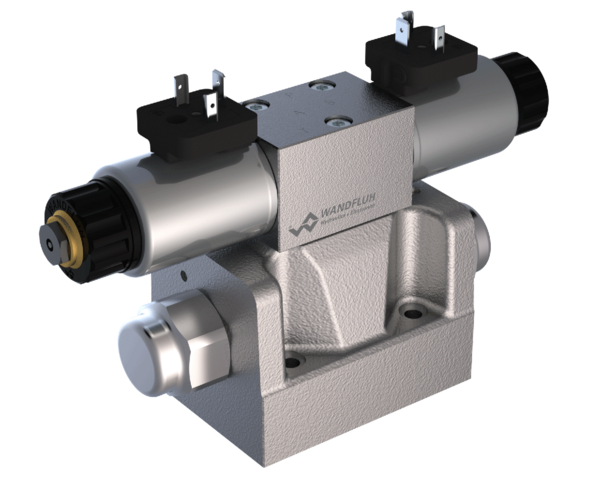

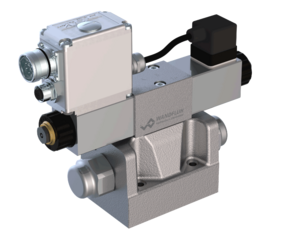

Proportional-Schieberventil
Flanschbauart

  • vorgesteuert
  • Qmax = 200 l/min
  • QN max = 90 l/min
  • pmax = 350 bar

Application

Proportional-Schieberventile eignen sich hervorragend für anspruchsvolle Aufgaben dank hoher Auflösung, grossem Volumenstrom und geringer Hysterese. Vorgesteuerte Ventile werden dort eingesetzt, wo grosse Volumenströme gesteuert werden müssen. Dank des grossen Durchflussbereichs und der durch die Vorsteuerung bedingte hohe Steifigkeit der Betätigung eignen sich diese Ventile für alle Anwendungen, welche starke Beschleunigungs- und Bremsvorgänge, hohe Geschwindigkeiten und feinfühlige Bewegungsabläufe erfordern. Die Anwendungen liegen sowohl in der Industrie- als auch in der Mobilhydraulik zur weichen und kontrollierten Steuerung von hydraulischen Ant rieben.
